ライト・電装系トラブル(light)
３、ECU情報
２、BOSEサウンドシステムについて
１、BCM（BCM：Body Control Module）
　　前期、後期別
３、 ECU情報（Z33全車対象）
EUC情報

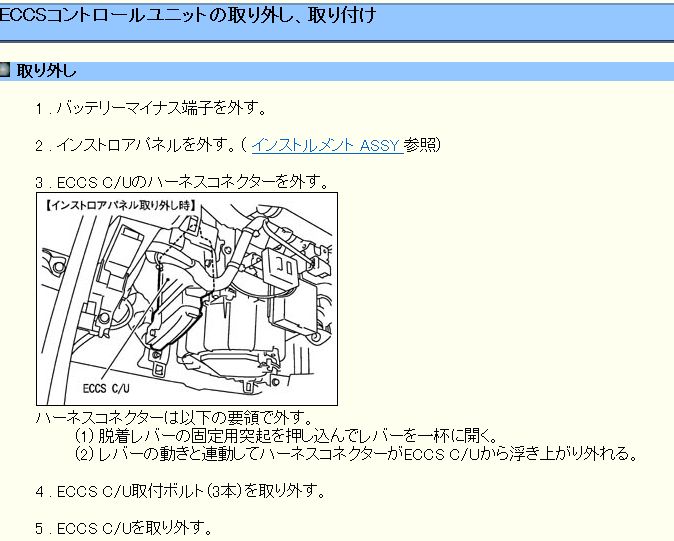

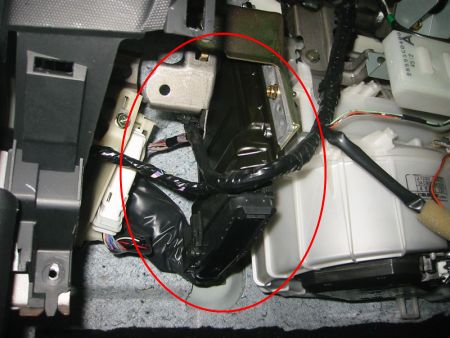

設置場所は助手席足元奥となっています。

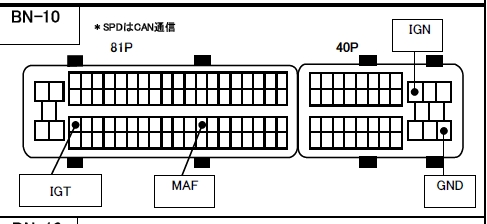

図はコネクタ側から見た図となっています。
FALCON管理G
IGN：イグニッション電源
GND：アース
RPM：回転信号
SPD：車速はCAN通信となっています。
MAFエアフロ信号

コンピューターの信号位置です。参考にしてください。
２、 BOSEサウンドシステムについて（Z33全車対象）

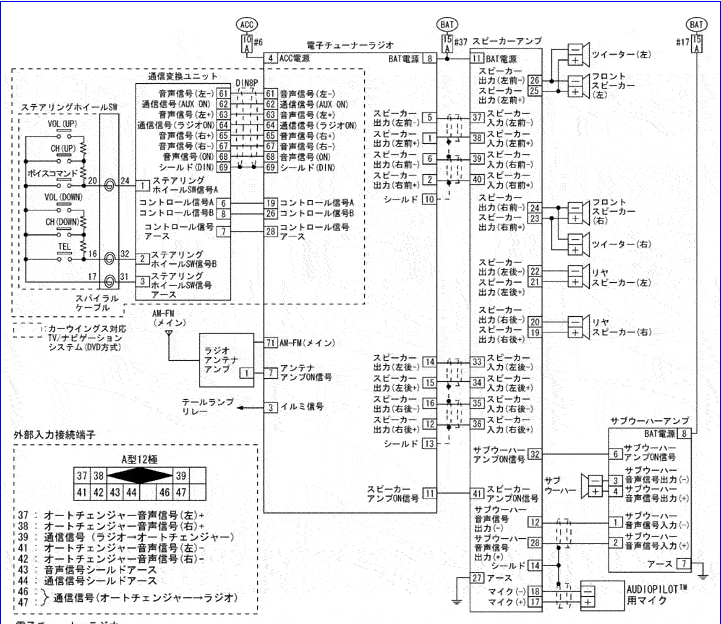

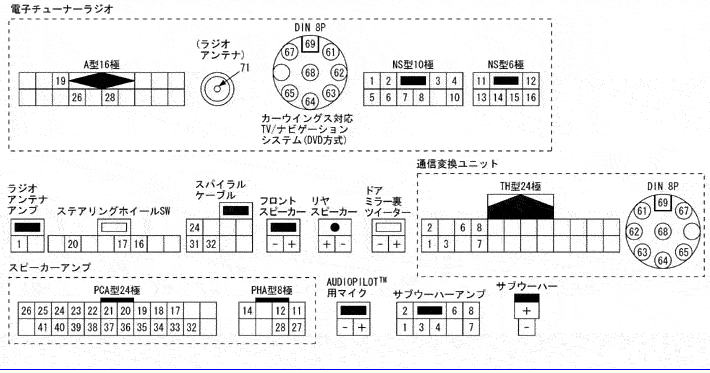

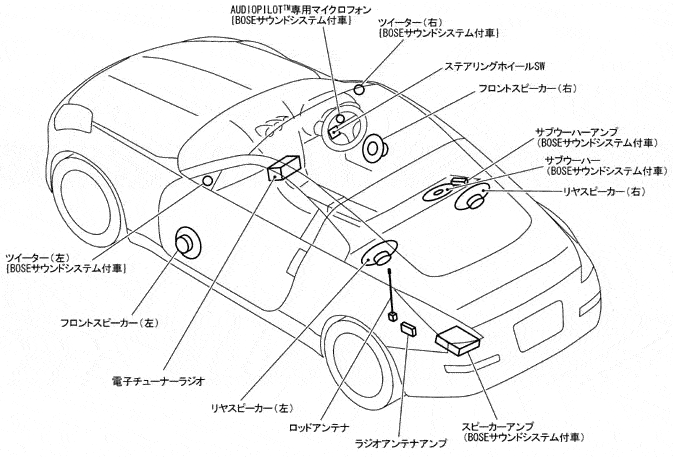

BOSEサウンドシステム回路図
改造や配線が複雑なBOSEサウンドシステムの回路図です。
配線がわかれば社外システムとのコラボも楽しめます。
SIN-ZOさん
「ボーズのスピーカーは１Ωか２Ωのため、今主流の４Ωのスピーカー
に交換すると音が出ない可能性がある。音が出ないといっても、
ボリューム全開で半分程度の音しか出ないかもしれないということで、
取り付けれないことはない。ノイズなども出ないと思う。」

と言う事でした。　ショップの方は１Ω前提で話しをしてくれましたので
半分の音量と言う事は無いでしょうが、同レベルで同音量は無理なようです。
（他店での問い合わせでは現行３３は２Ωだと言っていましたけど・・）

ま〜　３３の最大ボリュームはレベル３１なので、レベル２０も出れば
問題ないかと考えています。通常でも１７ぐらいですし・・
ご参考までに。
1、 BCM（BCM：Body Control Module）（Z33全車対象　2004/04/02)

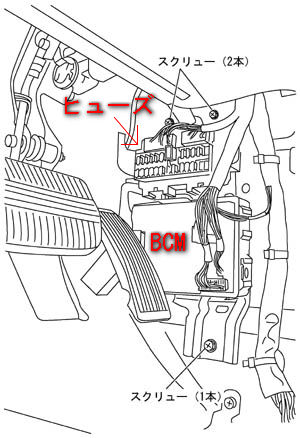

BCMの位置
BCM（BCM：Body Control Module）は
各種機能配線が集まっています。
この配線の意味がわかればいろいろ
ＤＩＹに応用が可能です。

2002年8月〜2005年9月
2005年9月〜

上記の2つのタイプが存在します。
年式を確認してご利用ください。　　

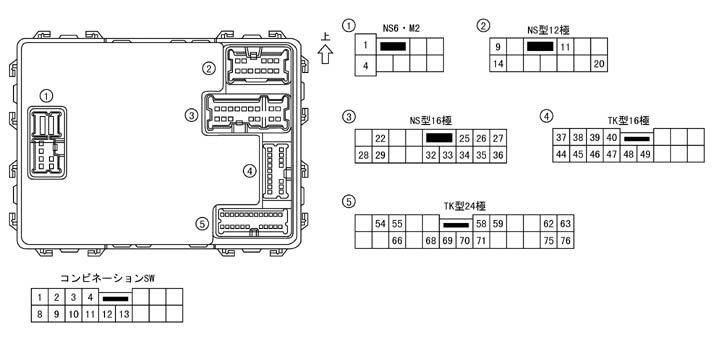

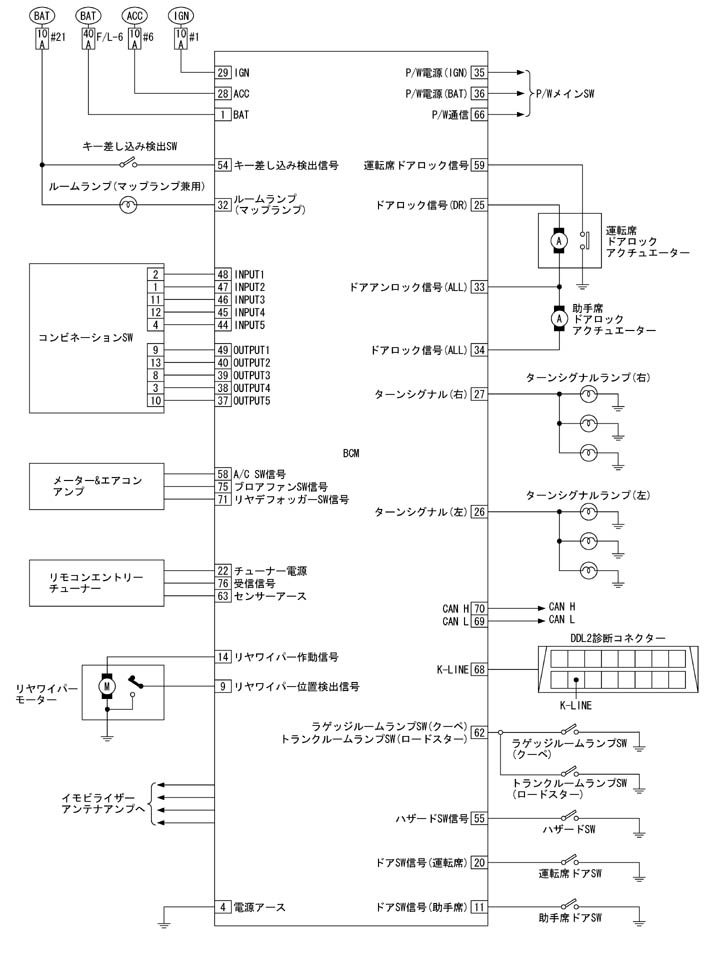

ＢＣＭの端子配列
(〜2005/9)
ＢＣＭの端子意味
(〜2005/9)

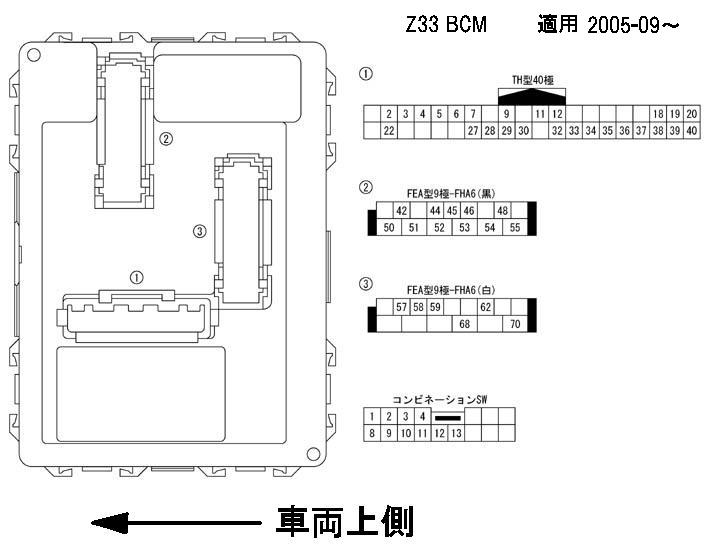

ＢＣＭの端子配列
(2005/9〜)
モト＠３１２８さん掲示板情報
ＢＣＭの端子配列
(2005/9〜)
モト＠３１２８さん掲示板情報

　
