Z33オーバーヒート情報 Z33ECCS（エンジンコントロールシステム）情報

　Z33はラジエターファンに関するリコール情報があります。
　すぐにディーラーに確認してください。
　http://www.nissan.co.jp/RECALL/DATA/info0006.html



上記の条件でファンは回るのですが、回らない場合は不具合となります。
エアコンをONにしてファンが回るか確認してみてください。
オーバーヒートすればエンジンは大きなダメージを受けます。
必ず確認してみてください。

　

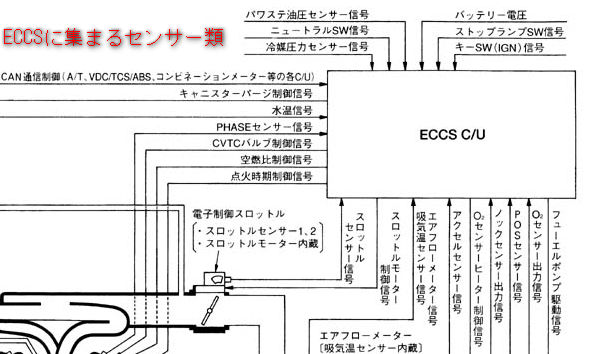

Z33のECCSに集まるセンサー類を表しています。

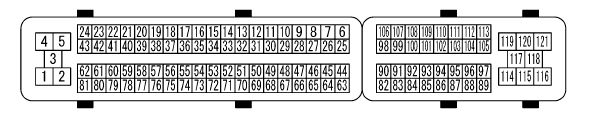

ECCSの端子配列

ECCSの端子配列

1 C/Uアース 25 リヤO2センサーヒーター制御信号（右バンク） 49 冷媒圧力センサー電源 73 水温センサー信号 97 — 2 フロントO2センサーヒーター制御信号（左バンク） 26 — 50 スロットルセンサー1信号 74 リヤO2センサー信号（右バンク） 98 アクセルセンサー2信号 3 スロットルモーター電源 27 — 51 エアフローメーター信号 75 — 99 — 4 スロットルモーター駆動信号2（閉信号） 28 — 52 — 76 — 100 — 5 スロットルモーター駆動信号1（開信号） 29 — 53 — 77 — 101 ストップランプSW信号 6 リヤO2センサーヒーター制御信号（左バンク） 30 — 54 — 78 O2センサーアース 102 ニュートラルSW信号 7 — 31 — 55 リヤO2センサー信号（左バンク） 79 No.6cyl.点火信号（パワトラ駆動信号） 103 — 8 — 32 — 56 — 80 No.4cyl.点火信号（パワトラ駆動信号） 104 スロットルモーターリレー制御信号 9 — 33 PHASE（フェーズ）センサー信号（右バンク） 57 — 81 No.2cyl.点火信号（パワトラ駆動信号） 105 — 10 CVTCバルブ制御信号（左バンク） 34 吸気温センサー信号 58 — 82 アクセルセンサー1アース 106 アクセルセンサー1信号 11 CVTCバルブ制御信号（右バンク） 35 フロントO2センサー信号（右バンク） 59 — 83 アクセルセンサー2アース 107 — 12 パワステ油圧センサー信号 36 — 60 No.5cyl.点火信号（パワトラ駆動信号） 84 — 108 — 13 POS（ポジション）センサー信号 37 — 61 No.3cyl.点火信号（パワトラ駆動信号） 85 Kライン（C/Uのデータ送受信） 109 キーSW（IGN）信号 14 PHASE（フェーズ）センサー信号（左バンク） 38 — 62 No.1cyl.点火信号（パワトラ駆動信号） 86 CAN通信線L 110 — 15 ノックセンサー信号 39 — 63 — 87 — 111 ECCS & IGNコイルリレー制御信号 16 フロントO2センサー信号（左バンク） 40 No.6cyl.インジェクター駆動信号 64 — 88 — 112 — 17 — 41 No.4cyl.インジェクター駆動信号 65 — 89 — 113 フューエルポンプリレー制御信号 18 — 42 No.2cyl.インジェクター駆動信号 66 スロットルセンサーアース 90 アクセルセンサー1電源 114 — 19 — 43 — 67 センサーアース 91 アクセルセンサー2電源 115 C/Uアース 20 — 44 — 68 パワステ油圧センサー電源 92 — 116 C/Uアース 21 No.5cyl.インジェクター駆動信号 45 キャニスターパージコントロールバルブ制御信号 69 スロットルセンサー2信号 93 — 117 — 22 No.3cyl.インジェクター駆動信号 46 — 70 冷媒圧力センサー信号 94 CAN通信線H 118 — 23 No.1cyl.インジェクター駆動信号 47 スロットルセンサー電源 71 — 95 — 119 C/U電源 24 フロントO2センサーヒーター制御信号（右バンク） 48 — 72 — 96 — 120 C/U電源
