申し込み募集パーツ&サービス
パワーウィンドウスワップ配線

スイッチとフィニッシャーは含まれません。スワップ配線のみ

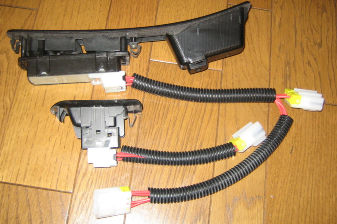

完成写真(完成イメージです)



純正は「緑色です」

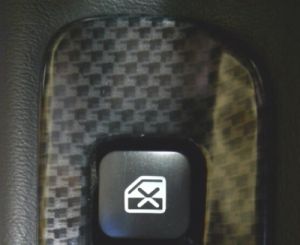

運転席側スイッチ改造例


助手席側スイッチ改造例
(運転席側のパワーウィンドウロックスイッチに連動します。
ロックされたら消灯します。)

【改造参考例】あくまで参考例です。
このよう「高輝度青LED」も可能です。(純正より数倍明るいです)
写真は助手席用スイッチも点灯(要改造)させています。
改造ご希望の場合にはメールにてお問い合わせください。
PWスワップ時のみ改造可能です。
『パワーウィンドウスワップ配線』

Z32のパワーウィンドウのスイッチは
第1期〜第4期まではシーソータイプです。
第5期、第6期は上下式のスイッチとなります。

ここでご紹介するのは第1期〜第4期のシーソー方式のスイッチを
上下方式に変更する配線をご紹介します。

上下式の利点
操作性向上:手探りでの操作でもウィンドウの上げ下げを間違えない。
安全性向上:ウィンドウ上昇の誤動作が少なく安全性が高い
ファッション性:スイッチフィニッシャーの柄が選べる(3種類あります。)


シーソー式の「∧∨」のマークが擦り切れて見えなくなっていたりしませんか?
上下式は「AUTO」のマークになり、夜間発光します。
あまりお金をかけずに、この機会にPWスイッチを換えてみませんか?
今回はスワップ配線のみ安くご提供いたします。
純正部品は別途購入してください。

【取り外し、取り付けに関して】

取り付けはコネクタを接続するのみで簡単です。
助手席側は内張りをはずさなくても取り付け可能です。
運転席側はPWのアンプを取り外すため内張りをはずす必要があります。
詳しい取り付け要領はDIY「PWスワップ」を参考にしてください。

【スワップ配線価格について】
運転席、助手席のスワップ配線:15,000円(送料込み)


【送付について】
納期は約1週間となります。
国内発送は特に指定が無い限り定形外の郵送にて
送付させていただきます。別発送方法については別料金となります。

【適用モデルについて】
第1期〜第4期までのすべてに適用可能です。

【その他純正部品の購入について】
スイッチ部やフィニッシャーなどはお近くのディーラーで部品を購入してください。

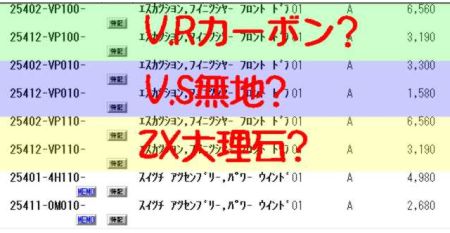

部品番号(参考価格はあくまで参考価格です)
必要純正部品 参考部品番号 参考価格
2003/8
参考価格
2009/02
運転席スイッチ部 25401-4H110 4390円 4980円
運転席フィニッシャー 25402-VP100 2800円 6560円
運転席ノブパッド 80945-VP000 220円 380円
助手席スイッチ 25411-0M010 2360円 2680円
助手席フィニッシャー 25412-VP100 1070円 3190円
ノーマル(無地) 合計 約10,840円 約17,790円

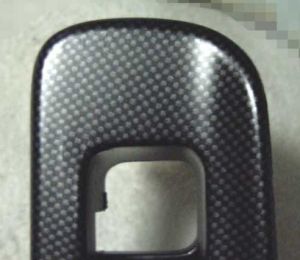

フィニッシャーは「ノーマル無地」以外に
カーボン調」、「黒大理石(ブラックウッド)調」が存在します。
2009年02月号FASTデータ



6期用カーボン調部品番号は以下のとおり
運転席側25402-VP100
助手席側25412-VP100


5期用カーボン調部品番号は以下のとおり
運転席側25402-VP000
助手席側25412-VP000

【ご注意】
ディーラーでのご注文の際には部品番号指定注文をしないでください。
意図する部位かどうか、販売店と確認してから購入ください。
参考品番と意図する部品でない場合に関しても
当HPは一切責任を負いませんのでご了承ください。


【運転席側の上下スイッチは品番が2つあります。】
運転席側の上下式のスイッチ部品の品番は2種類あります。
第5期のスイッチと第6期のスイッチです。
第5期のスイッチは4300円と安いのですが、
第6期のスイッチはなぜか?3倍以上もする12000円を超えます。
配線とコネクタが少し違います。
外観、基本機能は同じですが値段が違います。
最終型のスイッチは買わないでください。高いです・・・
ちなみに、第1期〜第4期のシーソースイッチも12000円と高いのです。
第5期のみ格安です・・5期のスイッチへのスワップはお得です。

第6期用の上下スイッチはスイッチ側にコネクタが2つあるタイプです。
第6期用スイッチでスワップしたい方は
下記のようにスイッチ側に2つのコネクタを持つスワップ配線となります。
これのタイプはPWのアンプはそのまま利用します。
第6期用のスワップ配線は取り扱いを中止いたしました。

第6期PWスイッチ用のスワップコネクタ
